Měření kolmosti (STRt)

Tvarová tolerance kolmého postavení určuje odchylku měřené přímky od geometricky ideální přímé linie. Určujícími prvky jsou přímka, resp. osa.

Tolerance kolmosti osy:
Zóna tolerance je určena válcem s průměrem t.

Tolerance kolmosti okraje:
Zóna tolerance je určena dvěma paralelními kolmými rovinami se vzdáleností t.

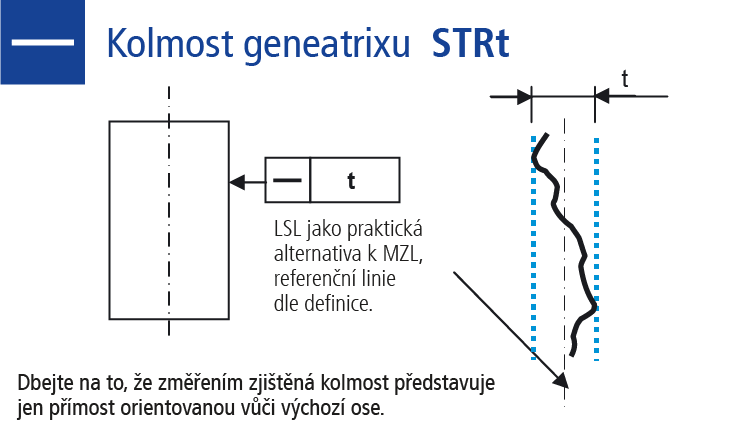

Tolerance kolmosti povrchové linie:
Každá povrchová linie měřené válcové plochy musí ležet mezi dvěma paralelními liniemi se vzdáleností t.
