Equilibratura SBS – La soluzione per il controllo e la precisione

Sistemi di equilibratura dinamici per macchine utensili

La produzione industriale ha esigenze molto alte per le rettifiche. Le vibrazioni indesiderate della mola rispetto alla superficie del pezzo portano a difetti superficiali, i cosiddetti chatter marks. Anche la forma e la precisione dimensionale ne risentono quando l’utensile rotante supera importanti valori di tolleranza. L’assenza di una corretta equilibratura non ha solo effetti negativi sulla qualità del prodotto, può anche influenzare la durata dei cuscinetti della macchina. La perdita di energia meccanica porta inoltre ad un aumento del consumo energetico.

Le conseguenze della mancanza di equilibratura in sintesi:

Qualità superficiale ridotta (segni di vibrazioni)
Precisione dimensionale ridotta sul pezzo, con conseguente aumento dei costi di manutenzione
L’elevata usura della mola aumenta il fabbisogno di assistenza e di ricambi
L’usura della testa porta a fermi macchina e riparazioni (revisioni costose

I clienti, poi, richiedono una precisione sempre maggiore per i pezzi che producono, quando allo stesso tempo i tempi di ciclo si accorciano sempre più. E’ importante quindi mantenere basse le vibrazioni della mola. Durante il funzionamento, i sensori devono essere in grado di rilevare rapidamente le deviazioni rotazionali e trasmettere queste informazioni all’operatore o automaticamente ad altri componenti dei macchinari in produzione.

ACCRETECH offre soluzioni pensate per questo scopo con la linea di prodotti di equilibratura SBS. Se utilizzate rettifiche nella vostra produzione, troverete i sensori e i componenti in linea che fanno al caso vostro. ACCRETECH è il vostro partner che vi consentirà do raggiungere lo standard industriale richiesto in termini di qualità e precisione per le applicazioni di rettifica..

Di seguito vi offriamo una panoramica della gamma dei nostri prodotti di equilibratura:

La gamma di prodotti per controller ACCRETECH

SB-1000

Sistema di equilibratura dinamico

Aumenta la qualità del pezzo da lavorare equilibrando automaticamente entro 0,02 micron
Maggiore durata delle mole di rettifica, delle mole di diamantatura e dei cuscinetti del mandrino
Ottimo rapporto qualità/prezzo

maggiori informazioni

SB-2000/2000-P

Sistema di equilibratura manuale

Equilibratura manuale su uno o due piani
Campo di misurazione da 30 a 100.000 rpm
Disponibile in una versione rimovibile e in una versione installata in modo permanente

maggiori informazioni

SB-55xx Series

Sistema di equilibratura automatica e manuale

Aumenta la qualità del pezzo con una equilibratura automatica fino a 0,02 micron
La capacità di quattro canali riduce i costi permettendo di equilibrare più macchine
Compatibile con collegamenti Profibus, Ethernet e USB 2.0

maggiori informazioni

La gamma di prodotti per schede ACCRETECH

Scheda di equilibratura manuale

Equilibratura manuale In-Process per macchine rotanti

Equilibratura manuale su uno o due piani
Intervallo di misurazione da 300 a 30.000 rpm
Massima efficienza della macchina rettificatrice

maggiori informazioni

Scheda di equilibratura automatica

Equilibratura dinamica automatico per macchine utensili

Aumenta la qualità del componente equilibrando automaticamente entro 0,02 micron
Velocità di equilibratura da 300 a 30.000 rpm
Compatibile con teste di equilibratura interne ed esterne

maggiori informazioni

Scheda di equilibratura “Hydro”

Il dispositivo originale di equilibratura automatica per macchine utensili

Correzione della massa da 5 a 50.000 gcm
Velocità di equilibratura da 300 a 30.000 rpm
Funzione di pre-equilibratura

maggiori informazioni

Scheda di equilibratura due piani

Due piani automatico e manuale

eSistema di equilibratura automatica su due piani
Rettifiche senza centri e per ingranaggi con mole larghe
Fresatura e altri mandrini che richiedono una correzione su 2 piani

maggiori informazioni

La gamma di prodotti per teste di equilibratura ACCRETECH

Teste di Equilibratura esterne

Flangia esterna montata per rettifiche

Due pesi eccentrici mobili
Intervallo di misurazione da 300 a 30.000 rpm
Display grafico luminoso in un involucro sigillato

maggiori informazioni

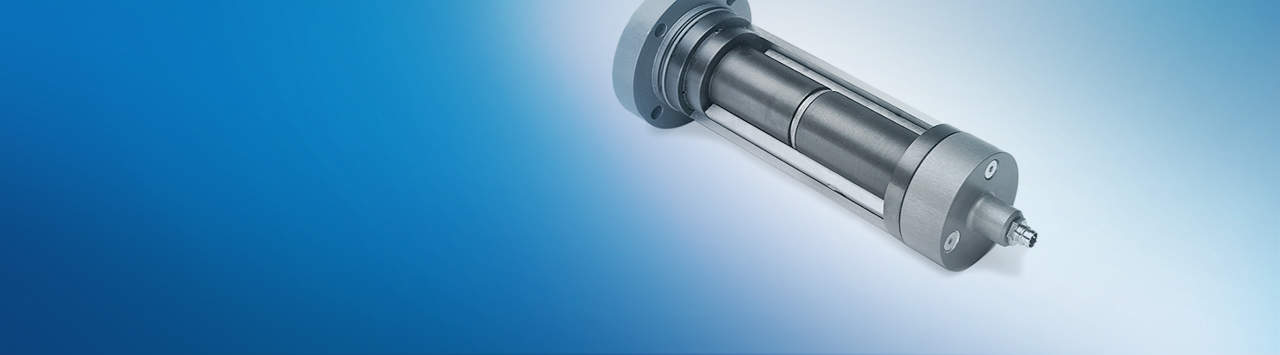

Teste di Equilibratura interne

Montaggio interno al mandrino per smerigliatrici e macchine utensili

Funzionamento da 300 a 13.000 RPM
Gamma di compensazione di equilibratura di 100 – 7.000 gcm o più
Posizionamento dell’equilibratore all’interno del mandrino

maggiori informazioni

Hydrokompenser

Il dispositivo originale di Equilibratura automatica per macchine utensili

La capacità di correzione della massa di squilibrio va da 5 a 50.000 gcm
Disponibile in versione aperta o chiusa
Calcolo di pre-equilibratura

maggiori informazioni

Principio del sistema di equilibratura

Il sistema funziona secondo il principio della compensazione della massa per lo squilibrio della ruota. La testa di equilibratura contiene due pesi eccentrici mobili, ognuno dei quali è azionato da motori elettrici attraverso un treno di ingranaggi di precisione. Questi pesi possono essere riposizionati per compensare qualsiasi squilibrio in una mola.

I’equilibratura manuale consiste in un’unità di controllo del equilibratura manuale, un sensore di vibrazione e un sensore RPM. L’ equilibratura manuale permette all’operatore di equilibrare la mola prima dell’operazione regolando i pesi di equilibratura in posizione fissa o ad angolo variabile. Composta da un’unità di controllo computerizzata, un sensore di vibrazioni e un sensore RPM, la soluzione di equilibratura manuale SBS rileva e misura lo squilibrio, calcola la compensazione necessaria per eliminare lo squilibrio e guida l’operatore nel collocare manualmente i pesi di equilibratura nelle posizioni calcolate. Questa soluzione fornisce un’alternativa a basso costo per l’equilibratura delle macchine utensili.

L’auto-equilibratura è elegantemente semplice: un pannello di controllo di computer, un sensore di vibrazioni, un adattatore montato sul mandrino e una testa di equilibratura esterna (tipo flangia) o interna (tipo mandrino) al mandrino.

L’equilibratura automatica permette all’operatore di garantire il corretto equilibratura con la semplice pressione di un pulsante. La soluzione di equilibratura automatica SBS è composta da un’unità di controllo computerizzata come l’SB-5500, un sensore di vibrazione SBS, un adattatore montato sul mandrino SBS e un bilanciatore SBS (in configurazione esterna o interna). Una volta attivato, il sensore collegato alla rettifica misura lo squilibrio e trasmette questo segnale all’unità di controllo, che regola automaticamente la posizione dei contrappesi all’interno del bilanciatore per eliminare automaticamente e dinamicamente la vibrazione della macchina.

Vantaggi di un equilibratore automatico SBS sulla vostra macchina utensile:

Minori vibrazioni del mandrino, il che significa una maggiore durata del mandrino e dei cuscinetti
Riduzione di vibrazioni, bruciature della mola, “ovalità”, ecc.
Finitura superficiale migliorata
Rotondità migliorata
Maggiore ripetibilità dei componenti
Aumento della durata della mola e della rettifica
Mole rettificate in pochissimi secondi, per una maggiore produttività della macchina
Eliminazione di tecniche di equilibratura manuale “off-line” che richiedono tempo, come l’uso di “knife-edge” profili a lama.
Riduzione degli scarti e delle rilavorazioni
Il sistema In-Process monitora costantemente le vibrazioni della macchina e può essere utilizzato per la manutenzione preventiva di base
