ATC konsantrik saptama sistemi

İşlem hatalarını ve maliyet yaratan defoları önler.
Global patentli In-Line sensör ölçüm cihazı
ATC konsantrik saptama sistemi, bir aletin anormal çalışmasını tespit eden ve işleme hataları oluşmadan önce makine duruşunu tetikleyen bir In-Line süreç izleme cihazıdır. Hedef: Sıfır PPM.

  • Sorun:

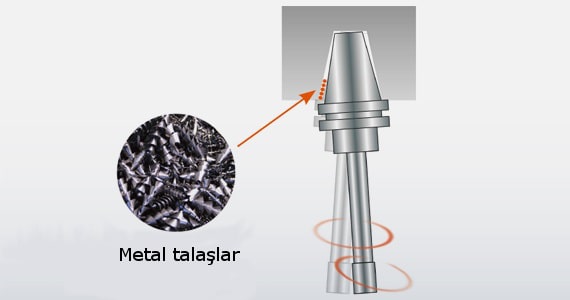

    Metal talaşlar takımları değiştirirken alet tutacağı ve mil konisi arasına girer ve anormal bir sapmaya neden olur.

  • Çözüm:

    ATC sensörü anormal daireselliği algılar – kontrolör makinenin durdurulmasını tetikler.

YouTube

By loading the video, you agree to YouTube's privacy policy.
Learn more

Load video

Temassız ölçüm, 0,3 saniyede 120, 600 veya 1.200 rpm’de gerçekleşir

Edy akım sensörü

5μm’ye kadar yüksek hassasiyetli ölçüm

Mevcut makinelere basit, sonradan kurulum, tak ve çalıştır

Yüksek bakım kolaylığı ve güvenilirlik
  • Araç tutucu: BT30, BT40, BT50, HSK40A, HSK63A, KM63, CAT40, CAT50, CAPT vs.
  • İş parçası örnekleri: Silindir bloğu, silindir kafası, dişli kutusu, kompresör kutusu, ABS parçaları, külbütör kolları, hibrid gövdeler, tıbbi bileşenler, ince mekanik parçalar, vb.
  • Araç türleri: Raybalar, delici aletler, frezeler, diş kesiciler, vb.
  • Sayısı 32’ye varan kayıtlı araç
  • Çevrim süresi 0,3 saniye (tekrarlanan ölçümler olmadan)
  • Su geçirmez, titreşime ve darbeye dayanıklı

Kullanım alanı:
ATC konsantrik saptama sistemi, özellikle alüminyum gibi yumuşak metallerin yüksek hızda işlenmesinin yaygın olduğu otomotiv endüstrisinde kullanılır. Talaşlar ne kadar hafif olursa makinenin içinde uçuşmaları ve araç tutucu ve mil arasında birikme riski de o kadar artar. Bu problemler demir veya çeliğin işlenmesinde de ortaya çıkmakta ve şimdiye kadar hep kalite eksikliğine ve malzemelerde maliyetli defolara yol açmışlardır.

Sistem bileşenleri



ATC Rundlauferkennungssystem_Sensor

Koruma panelli sensör

ATC Rundlauferkennungssystem_Controller (1)

Sensörlü kontrolör

ATC Rundlauferkennungssystem_Display

Display
