ATC körmozgás-érzékelőrendszer

Globálisan szabadalmaztatott in-line szenzoros mérőeszköz. Megszünteti a feldolgozási hibákat és az anyagselejteket.

Az ATC körmozgás-érzékelőrendszer egy inline folyamatfelügyeleti eszköz, amely érzékeli egy szerszám rendellenes körmozgását, és hibás feldolgozás megkezdése előtt leállítja a gépet. Cél: zéró PPM.

  • Kiinduló helyzet

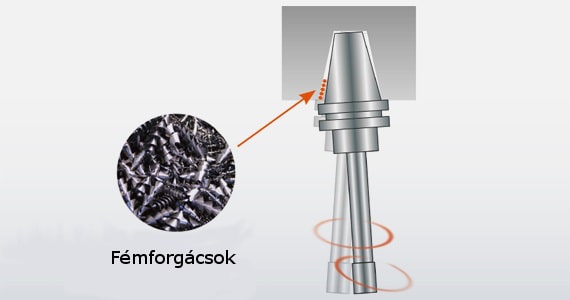

    Fémforgácsok kerülnek a szerszámtartó és az orsókúp közé, és rendellenes körmozgást okoznak.

  • Megoldás:

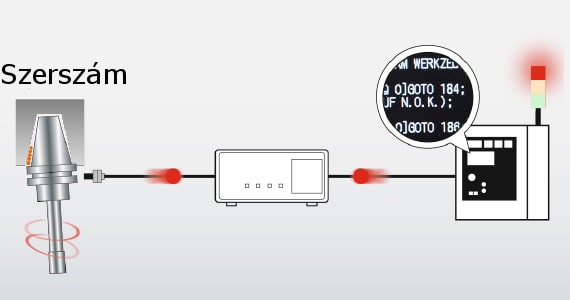

    „Az ATC érzékelő 0,3 másodperc alatt érzékeli a kimozdulást.
    A vezérlés megállítja a gépet.”

Az érintésmentes mérés 120, 600 vagy 1200 rpm sebességnél megy végbe 0,3 másodperc alatt

Edy current érzékelő

Nagy pontosságú mérés 5µm-ig

Egyszerűen, utólagosan telepíthető már meglévő gépekre; plug-and-play

Egyszerűen karbantartható és megbízható
Brosúra letöltése
  • Szerszámtartók: BT30, BT40, BT50, HSK40A, HSK63A, KM63, CAT40, CAT50, CAPT stb.
  • Példák munkadarabokra: hengerblokk, hengerfej, hajtóműház, kompresszorszekrény, ABS-alkatrészek, billenőkar, hibridház, orvosi alkatrészek, finommechanikai alkatrészek stb.
  • Szerszámtípusok: dörzsárak, fúrógépek, marógépek, menetvágók stb.
  • Akár 32 szerszám is regisztrálható
  • Ciklusidő: 0,3 mp (újbóli mérés nélkül)
  • Vízálló, rezgés- és ütésálló

Alkalmazási terület
„Az ATC körmozgás-érzékelőrendszer elsősorban autóipari területen, olyan puha fémek, mint az alumínium, nagy sebességű feldolgozásánál használható. Minél könnyebb a forgács, annál nagyobb a veszélye annak, hogy bejut a gép belsejébe, és megakad a szerszámtartó és az orsó között. Ugyanez a probléma előfordul a vas és acél megmunkálása során is, és már sok hibát és selejtet, ezáltal sok költséget eredményezett.”

Rendszerösszetevők



ATC Rundlauferkennungssystem_Sensor

Szenzor védőblokkal

ATC Rundlauferkennungssystem_Controller (1)

Szenzoros vezérlő

ATC Rundlauferkennungssystem_Display

Kijelző
