ATC Rundlauf-Erkennungssystem für Werkzeugmaschinen

Das Erklärvideo stellt die Problematik und die Lösungsmethodik kompakt dar:

Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Verhindert Bearbeitungsfehler und teuren Materialausschuß bei CNC Maschinen.

Global patentiertes In-Line Sensormessgerät für die Metallverarbeitung.

Das ATC Rundlauf-Erkennungssystem ist ein In-Line Prozessüberwachungsgerät, das abnormen Rundlauf eines Werkzeugs erkennt und den Maschinenstopp auslöst, bevor Bearbeitungsfehler entstehen. Ziel: zero PPM.

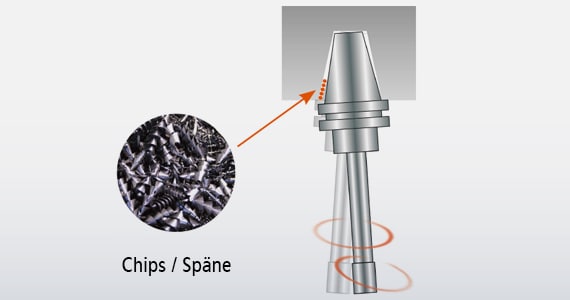

Metallspäne gelangen zwischen Werkzeughalter und Spindelkonus und verursachen abnormen Rundlauf

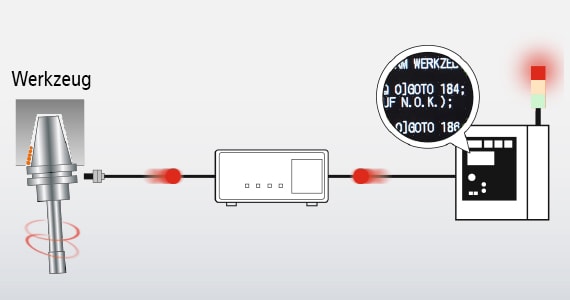

Sensor erkennt abnormen Rundlauf, Controller stoppt Maschine vor Werkstückbearbeitung

Ausgangssituation:
Metallspäne gelangen beim Werkzeugwechsel in der Metallverarbeitung zwischen Werkzeughalter und Spindelkonus und verursachen abnormen Rundlauf.

Lösung:
ATC Sensor erkennt abnormen Rundlauf – Controller löst Maschinenstopp aus.

Die berührungslose Messung erfolgt bei 120, 600 oder 1.200 rpm in 0,3 Sekunden

Edy current sensor

Hochpräzise Messung bis 5µm

Einfache, nachträgliche Installation in bestehende Maschinen, plug-and-play

Hohe Wartungsfreundlichkeit und Zuverlässigkeit

Werkzeughalter: BT30, BT40, BT50, HSK40A, HSK63A, KM63, CAT40, CAT50, CAPT usw.
Werkstückbeispiele: Zylinderblock, Zylinderkopf, Gertriebehäuse, Kompressorkasten, ABS-Teile, Kipphebel, Hybridgehäuse, medizinische Komponenten, feinmechanische Komponenten, etc.
Werkzeugarten: Reibahle, Bohrwerkzeuge, Fräser, Gewindeschneider etc.
Bis zu 32 registrierte Werkzeuge
Zykluszeit 0,3 Sek. (ohne erneute Messungen)
Wasserdicht, vibrations- und schockfest

Produktkatalog downloaden

Anwendungsbereich in der Metallverabeitung
Das ATC Rundlauf-Erkennungssystem wird insbesondere in der Automotiv-Industrie eingesetzt, in der Hochgeschwindigkeitsbearbeitungen von weichen Metallen wie Aluminium üblich sind. Je leichter die Späne sind, umso höher ist die Gefahr, dass diese im Inneren der Werkzeugmaschine (CNC Maschine) umherfliegen und sich zwischen Werkzeughalter und Spindel absetzen. Diese Probleme treten jedoch auch bei der Bearbeitung von Eisen oder Stahl auf und haben bisher zu Qualitätsmängel und kostenspieligem Materialausschuss geführt.
Lesen Sie in unserem Projektbericht, wie das Rundlauf-Erkennungssystem in der Praxis zum Einsatz kommt und die Qualitätssicherung vereinfacht oder erfahren Sie weitere Anwendungsbereiche in der Pressemitteilung.
