Rugalmas, nagy pontosságú CNC- mérőhelyek

Kontúrmérő eszközök az ACCRETECH-től

Kontúrmérő eszközök

Kontúrmérő eszközök változatos alkalmazásra

A munkadarabok szögei, sugarai, távolságai és koordinátái, a nagy pontosságú mobil ACCRETECH mérőeszközök segítségével meghatározhatók.

Mivel a mérőeszközök most már hajtótengely és hajtófogaskerék nélkül működnek, így kisebb rezgéssel és akár 0,31 nm-es felbontással képesek végezni a munkájukat. A javítást és karbantartást nem igénylő lineáris technológia jelentős előnye, hogy így a rendszerek hosszú élettartamúak, ezáltal pedig rendkívüli költséghatékonyak.

A két dimenziós, érintéses kontúrméréshez a SURFCOM NEX 030 és a SURFCOM NEX 040 áll rendelkezésre. Mindkét esetben rugalmas CNC-mérési helyekről van szó. A szériában ±(1,5+|2H|/100) µm mérési pontosságú SURFCOM NEX 030 kontúrgeometriák és standard munkadarabok mérésére szolgál. A nagy, ±(0,8+|2H|/100) mérési pontosságú SURFCOM NEX 040 nagy pontosságú kontúrgeometriák, például golyós orsók vagy golyóscsapágyak mérésére szolgál.

Az ACCRETECH a kontúrmérő készülékekhez letapogatók széles választékát kínálja, amelyekkel a nehezen elérhető pozíciók is mérhetők. A kinematikus mágneses befogónak és a nagy pozicionálási pontosságnak köszönhetően a letapogató cseréje gyorsan elvégezhető.

A kontúrmérő készülékek kezelőszoftvere szándékosan egyszerű és érthető. A mérések teljesen automatikusan történnek. A kezelő általi kalibrálás és beállítás szintén egyszerű, ezáltal pedig időtakarékos.

Brosúra – Termékpaletta:
Felület-, kontúr- és alakmérő eszközök.

Az ACCRETECH kontúrmérő eszközei

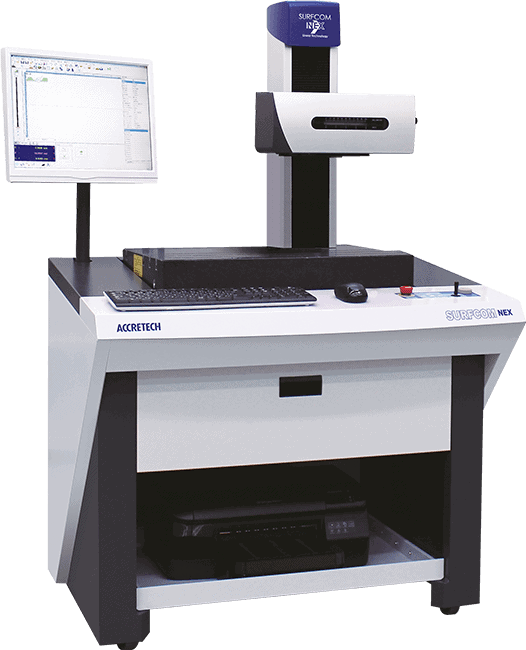

Link to: SURFCOM NEX 030/031

Rugalmas CNC mérési hely az egyszerű kontúrméréshez, széria ütközésvédelemmel

  • Kontúrérzékelő
  • Manuális tapintásierő-beállítás
  • Felbontás: 0,04 µm
  • Standard mérési pontosság: ±(1,2+|2H|/100) µm

további információk

Link to: SURFCOM NEX 040/041

Rugalmas CNC mérési hely az egyszerű kontúrméréshez, megnövelt pontossággal és a letapogatási erő automatikus beállításával

  • Kontúrérzékelő
  • Szoftveresen támogatott, 2 mN-es lépésekben történő automatikus tapintásierő-beállítás
  • Felbontás: 0,02 µm
  • Nagy mérési pontosság: ±(0,8+|2H|/100) µm
