Szenzoros mérőrendszerek helyhez kötött és mobil használatra

Az ACCRETECH érdességmérő eszközei

Érdességmérő eszközök

Mérőkészülékek minőség-biztosítási helyiségekhez és gyártáshoz

A felületi érdesség a felület struktúrájának mértéke. Méri a valódi felületnek az ideális alaktól való függőleges eltérését, amelyet megmunkálás vagy termelési-kémiai vagy fizikai folyamatok okoznak. Ha az eltérés nagy, a felület érdes. Ha az eltérés kicsi, a felület sima.

Az ingyenesen letölthető áttekintő-brosúra méréstechnikai információkat tartalmaz és az ACCRETECH felület, egyenetlenségi, forma és kontúr mérőkészülék termékportfólióját ismerteti.

Az ACCRETECH érdességmérő eszközei

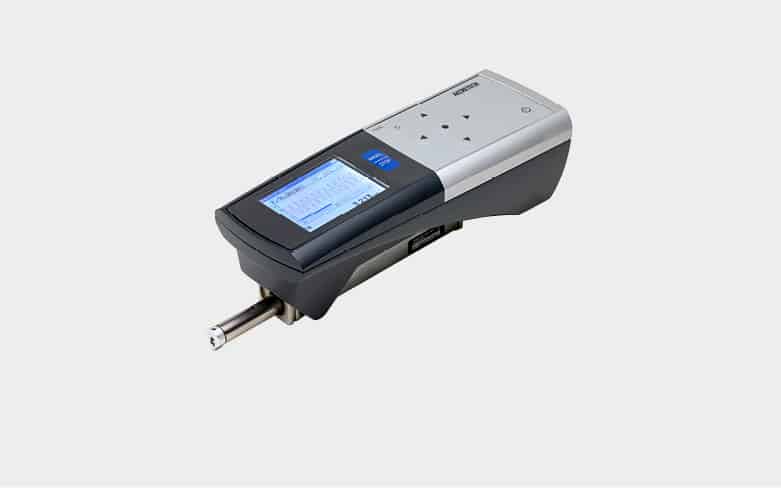

Link to: HANDYSURF+ 35/40/45

Hordozható, könnyen használható és sokoldalú felületmérő eszköz

  • 2,4″ színes LCD-kijelző
  • Nagy, 0,0007 µm-es felbontás
  • A letapogatófejek igény szerint cserélhetők

további információk

Link to: SURFCOM TOUCH 35/40/45

Hordozható felületmérő eszközök csúszógörbe feltéttel gyártáshoz és laborhoz

  • Kiváló ár-érték arány
  • 7 hüvelykes érintőképernyős kijelző
  • A letapogatókar a kívánt alkalmazásnak megfelelően egy kiértékelő egységgel kombinálható

további információk

Link to: SURFCOM TOUCH 50

Hordozható felületmérő eszköz szabad letapogató rendszerrel, magas egyenes pontossággal és nagy mérési tartománnyal

  • Akár 0,0001 µm-es felbontás
  • Az X-tengely vezetési pontossága 0,3 µm
  • A letapogatókar egyszerűen cserélhető és kalibrálható

további információk

Link to: SURFCOM TOUCH 550

Rendkívül pontos szenzoros érdességmérő rendszer mérési laboratóriumi alkalmazásra automatikusan vezérelt Z és X mozgatótengellyel

  • Akár 0,0001 µm felbontás és 1000 µm legnagyobb Z irányú mérési tartomány
  • Az X-tengely vezetési pontossága 0,2 µm
  • Felhasználóbarát kiértékelő egység érintő-képernyős kijelzővel

további információk

Link to: SURFCOM NEX 001

Szenzoros érzékenységmérő készülék szabadalmaztatott lineáris rendszerrel a nagy mérési sebességen történő nagy pontosságú mérésekhez

  • Akár 0,0001um felbontású, nagy pontoságú mérőérzékelő
  • Egyenességi pontosság: (0,05 µm +1L/1000)
  • Mérés X, valamint Y irányban
  • 2D-s és 3D-s felületméréssel bővíthető

további információk

Follow a manual added link

Teljesen automatizált CNC érdességmérés a motor alkatrészein és tengelyein

  • A sorozatgyártás minőségbiztosításához tervezve
  • 5 CNC-tengely
  • Minden irányban történő mérés a forgó szondafej segítségével
  • Az aktív rezgőasztal minimalizálja a környezeti hatásoka

további információk

Felhasználás az orvos-technológiában, a gépiparban és az autóiparban

A felületek érdessége nagymértékben meghatározza azok minőségét. Így például az orvostudományban a fogimplantátum felületének mikro-morfológiai feldolgozása révén érdességet generálnak, amelyek biztosítják az implantátum optimális stabilitását a beültetés, valamint a gyógyulási szakasz során és azt követően. Ez azt jelenti, hogy egy speciális felületi érdesség középső régióban történő fenntartásával az implantátum gyorsan és szövődmények nélkül növekszik az állkapcson. Ez az egyéb endoprotézisekre, például a csípőizületekre is érvényes. Ebben az esetben a nagy felületi érdesség jó kötést biztosít az implantátum és a csont között.

Az érdesség ugyanakkor számos más iparágban is a felület minőségének kulcsfontosságú paramétere: A gépiparban például az acél acéltechnológiával történő előzetes felületkezelése jelentősen javítja az érdességi profilt, ezáltal pedig a teherhordó képességet és a későbbi bevonatok tapadását.

A belső égésű motorok hajtásrendszerében például a csiszolt hengerfurat alacsony felületi érdességének köszönhetően biztosítja a hengerfelületek tribológiai optimalizálását, melynek révén a gépjárműmotorok nagyobb teljesítményt, nyugodt futást és hosszabb élettartamot érhetnek el.

Munkavégzés a fontosabb normáknak megfelelően

A felületek jellegének leírására számos paraméter használható. A leggyakrabban használt csúcs-/ völgyparamétereket, például az Ra, Rz vagy a görbeparamétereket, pl. az RMR-t az érintéses mérési technológiára vonatkozó DIN EN ISO 4287/4288 és DIN EN ISO 13565-1/2 szabványok írják le. A DIN EN ISO 3274 az optikai 3D felületméréshez használt paramétereket és azok operátorait írja le.

Az érdesség mérésére szolgáló ACCRETECH mérési rendszerekkel nanométeres pontossággal detektálhatók az előírt felülettől való eltérések – mind a gyártás során, mind pedig a laborban.

Az ACCRETECH – optikai vagy érintéses érdességmérő készülékei – megfelelnek ezeknek a DIN szabványoknak. Ezen felül támogatják a vonatkozó nemzetközi szabványokat, mint például az Amerikai Gépészmérnökök Társasága (ASME) szabványait, a japán ipari szabványokat (JIS) vagy a francia CNOMO szabványt. Ehhez 2D- és 3D érdességméréshez használható mérési készülékek állnak rendelkezésre. Mindent teljesen automatikusan mérnek; a kezeléshez használt szoftver tehát nagy mértékben magától értetődő.
Mit den ACCRETECH Gaging Systemen zur Messung von Rauheiten lassen sich Abweichungen von der Solloberfläche mit nanometerpräziser Sicherheit erkennen – in der Fertigung genauso wie im Messraum.

Az ACCRETECH különböző igényekhez és különböző kivitelben kínál érdességmérő készülékeket: A belépő szintet a HANDYSURF + sorozat praktikus mobil eszközei jelentik, amelyeket a SURFCOM TOUCH sorozat hordozható 35-ös, 40-es, 45-ös és 50-es modelljei követnek a magasabb igények kielégítéséhez. Ezenkívül itt van három helyhez kötött érdességmérő készülék, a SURFCOM TOUCH 550, a SURFCOM C5 és a SURFCOM NEX 001 is, amelyeket gyártási környezetben vagy mérőhelyiségekben használnak.

Mivel a mérőeszközök most már hajtótengely és hajtófogaskerék nélkül működnek, az ACCRETECH vizsgálóeszközei kisebb rezgéssel és akár 0,31 nm-es felbontással képesek végezni a munkájukat. A javítást és karbantartást nem igénylő lineáris technológia jelentős előnye, hogy így a rendszerek hosszú élettartamúak, ezáltal pedig rendkívüli költséghatékonyak.
