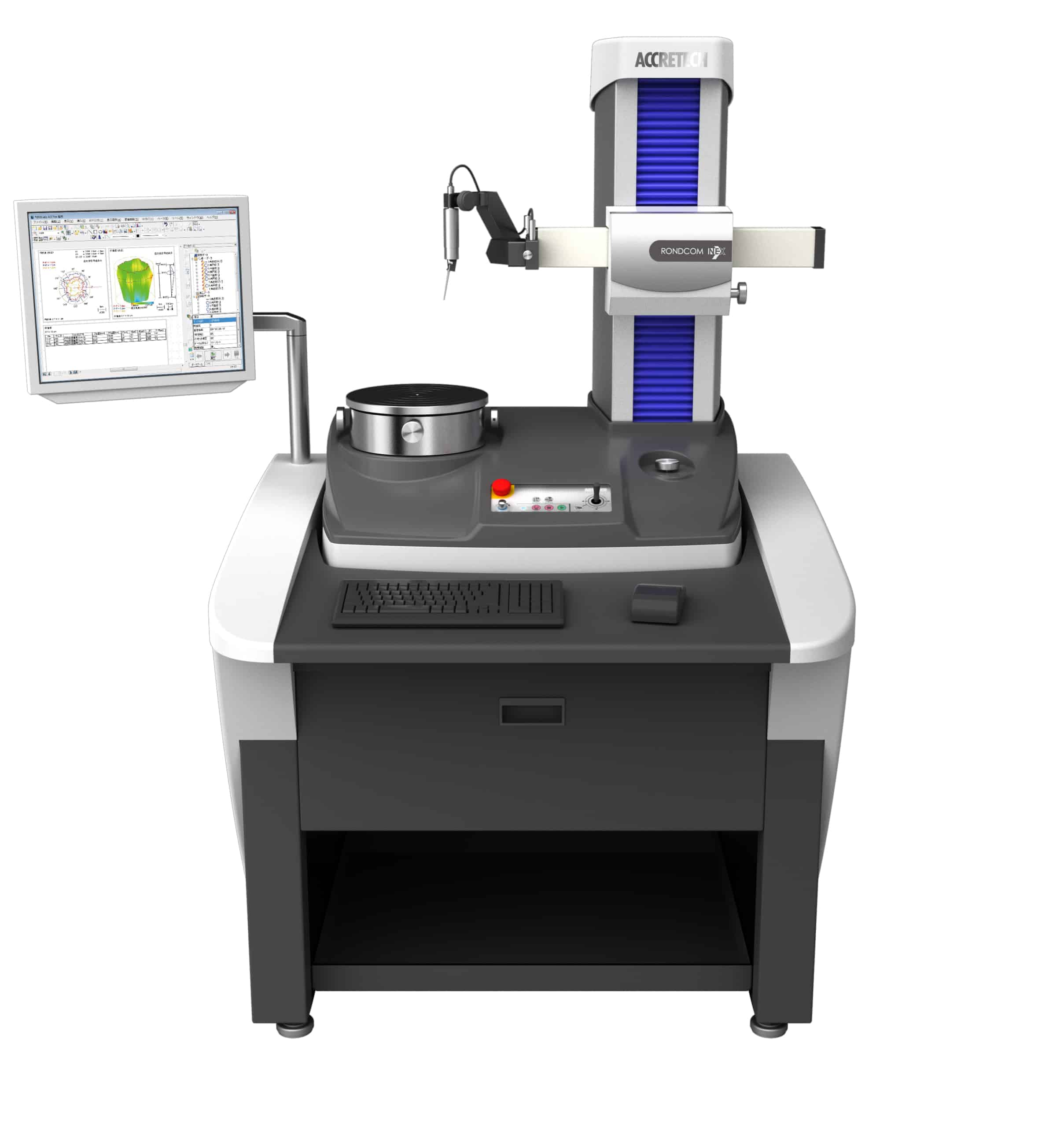

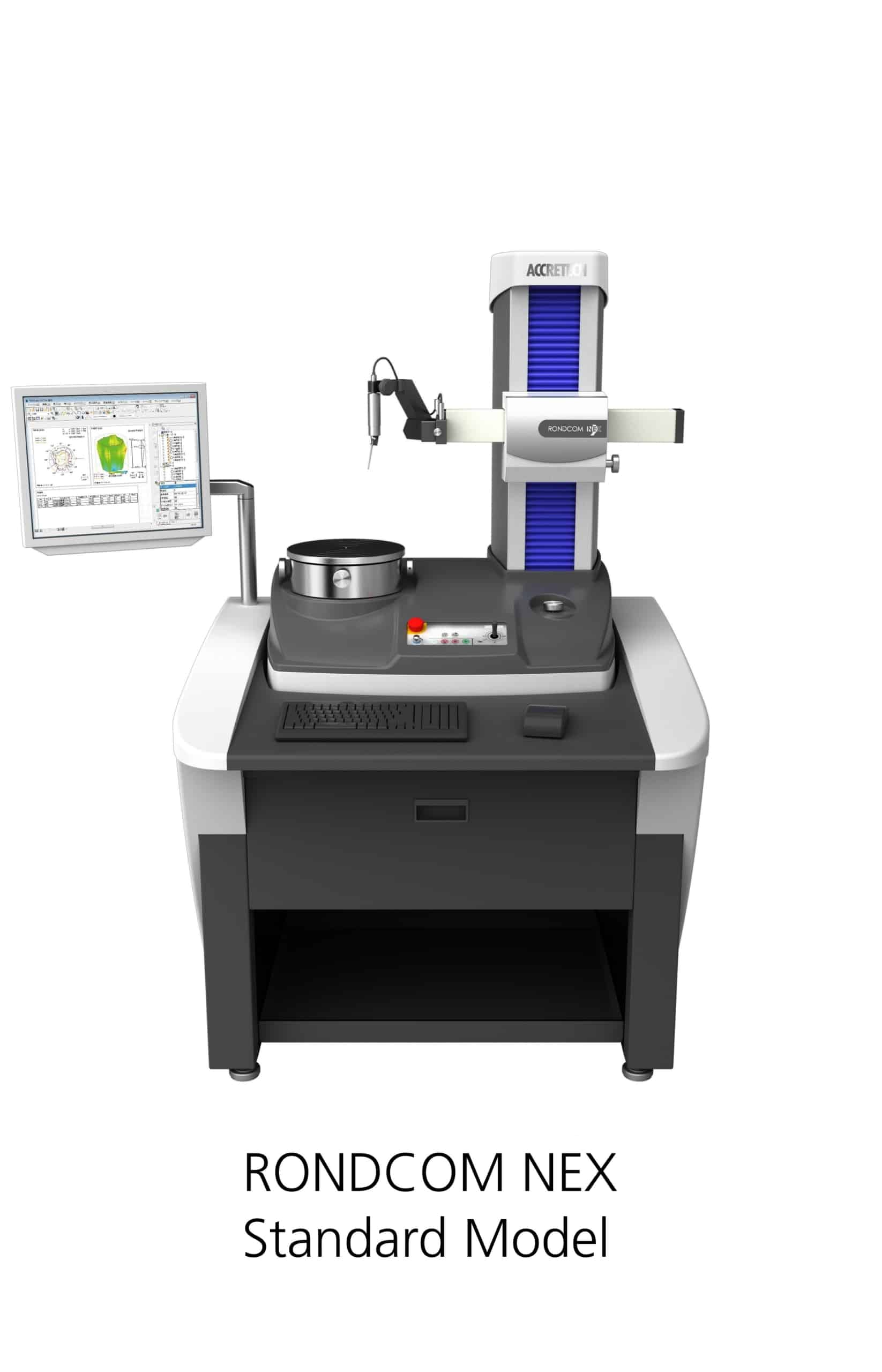

RONDCOM NEX 200/300
Appareil haute précision de mesure de circularité CNC avec alignement entièrement automatique des pièces
Système modulaire avec de nombreuses variantes de produits
Plage de mesure maximale : 360 mm de diamètre
Précision de rotation : (0,02+3,2H/10 000) µm
Précision dans l’axe Z : 0,10 µm/100 mm
- Alignement entièrement automatique des pièces à usiner et programmation CNC des opérations de mesure
- Le support de sonde offset (breveté) permet de mesurer en dessous de l’axe R
- Détecteur avec réglage automatique de la force de mesure AFD (en option)
- Simple possibilité d’extension afin d’obtenir un poste de mesure de forme entièrement compatible CNC (RONDCOM Nex 200/300)
- Plateau rotatif de haute précision avec paliers à air pour une rotation sans usure
- Axe R en céramique – de poids réduit et thermostable
- Échelle linéaire supplémentaire dans les axes R et Z

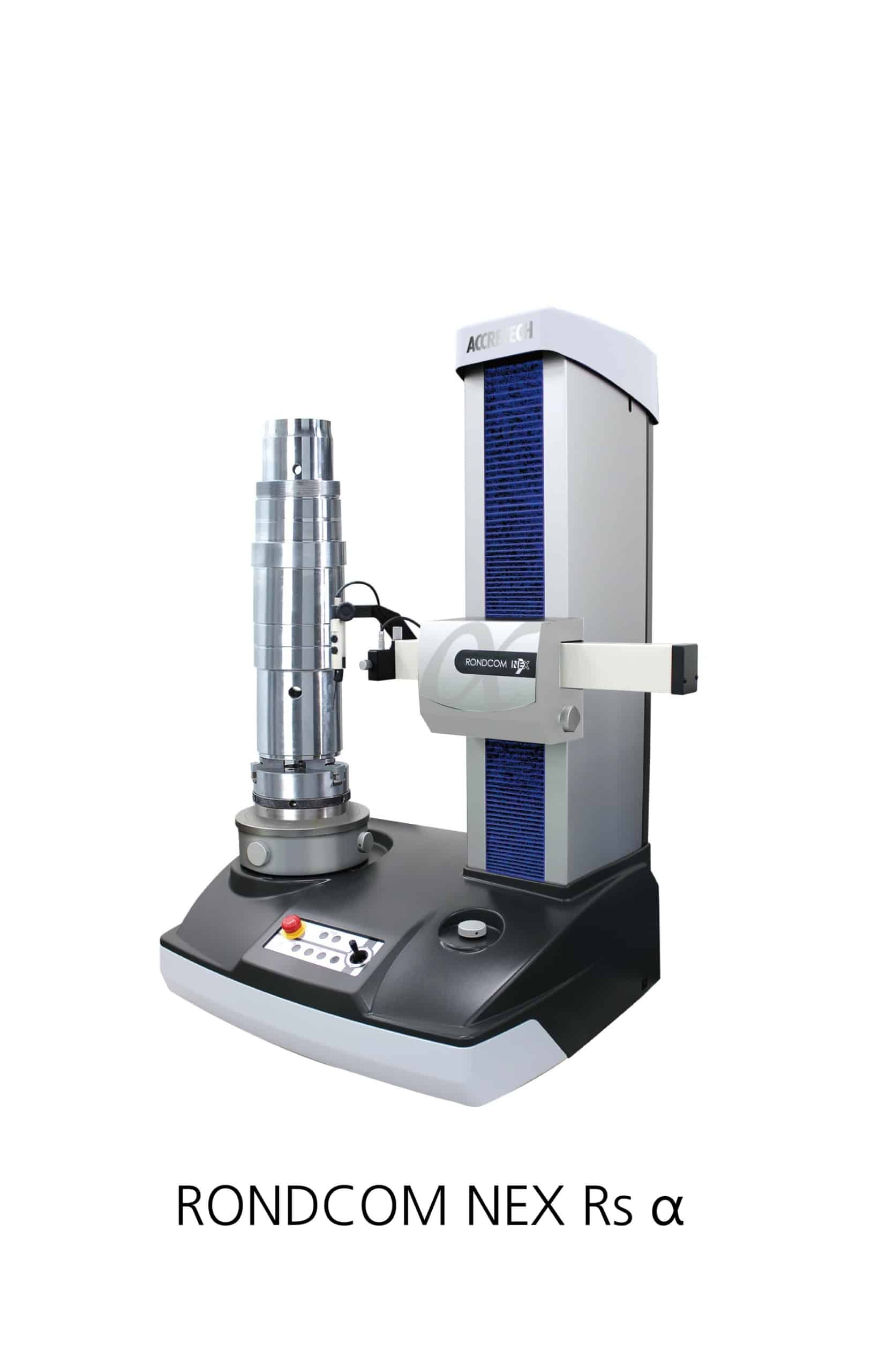

- Différentes variantes : Z = 300 mm ou 500 mm, avec RONDCOM NEX α 900 mm
- Pièces jusqu’à 30 kg max., avec RONDCOM NEX α jusqu’à 60 kg
- Version DX avec table anti-vibrations active et enveloppe système (option)
- Table de positionnement XY pour les grandes quantités (en option)
- Le potentiomètre offre une sécurité dans les processus de mesure CNC
Domaine d’application
L’automatisation intégrale du RONDCOM NEX 200/300 permet son utilisation au laboratoire de mesure ainsi que sa mise en œuvre sans opérateur pour la production et la fabrication en série. Ceci minimise l’influence de l’opérateur, augmente la précision des mesures et est nettement plus efficient en termes de durée et de coût des mesures en comparaison avec des systèmes de mesure manuels.
