Pomiar bicia promieniowego (RUO)

Bicie promieniowe oraz bicie osiowe należą do grupy tzw. tolerancji bicia. Elementami tolerowanymi tolerancji bicia osiowego są obwód lub linia koła. Elementami tolerowanymi tolerancji bicia całkowitego są powierzchnia boczna i powierzchnia czołowa.

Tolerancja bicia promieniowego
Strefa tolerancji jest ograniczona odległością t w płaszczyźnie pomiarowej prostopadłej do osi dwoma koncentrycznymi okręgami, których wspólny środek leży na osi odniesienia.

Tolerancja bicia promieniowego całkowitego
Strefa tolerancji jest ograniczona odległością t przez dwa walce współosiowe, które są równoległe do osi odniesienia.

Tolerancja bicia osiowego
Strefa tolerancji jest ograniczona odległością t przez dwie równoległe płaszczyzny prostopadłe do osi odniesienia.

Tolerancja bicia osiowego całkowitego
Strefa tolerancji jest ograniczona odległością t przez dwie równoległe płaszczyzny, które są prostopadłe do osi odniesienia.

Link to: Wyszukiwarka produktów

Znajdź odpowiednie urządzenie pomiarowe

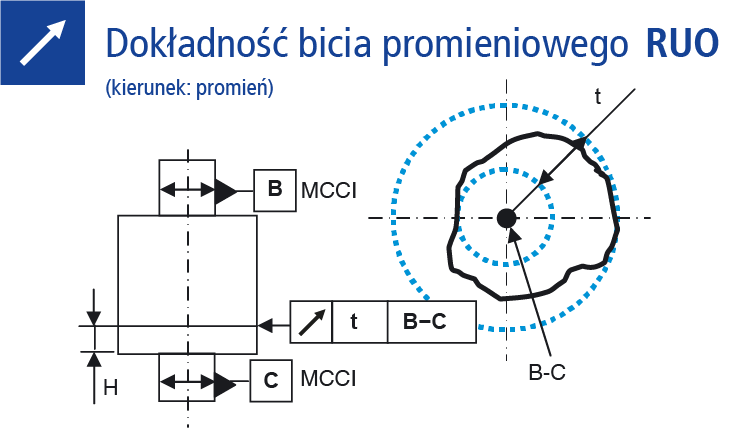

Dokładność bicia promieniowego (kierunek promień)
Całkowita dokładność bicia promieniowego (kierunek promień)

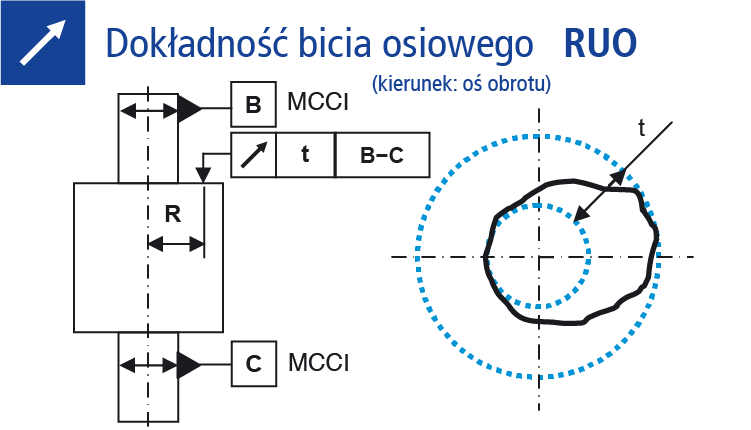

Dokładność bicia osiowego (kierunek oś obrotu)

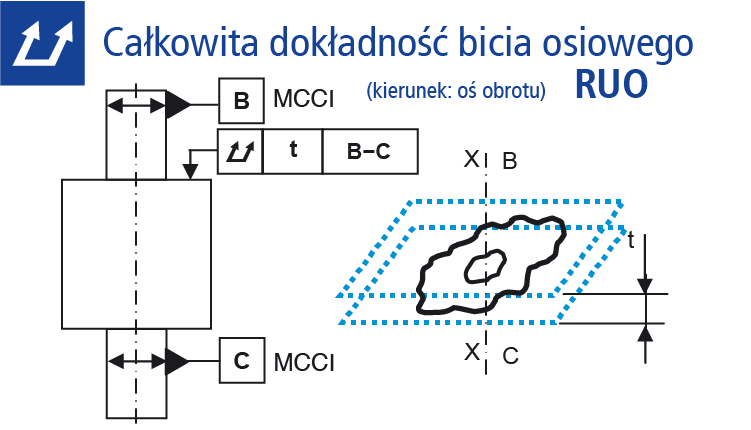

Całkowita dokładność bicia osiowego

Pod względem dynamiki bicie promieniowe jest niezwykle ważną tolerancją bicia. Bicie promieniowe odgrywa rolę w tych komponentach, w których element obrotowy wywiera siły mechaniczne na inne komponenty lub liniowo ruchomy profil kołowy jest wstawiany w odpowiednią prowadnicę. Odchylenia od tolerancji bicia promieniowego mogą powodować ekstremalne uszkodzenia gotowego przedmiotu obrabianego, dlatego badane komponenty są zwykle poddawane stuprocentowej kontroli. Dotyczy to np. wałów rozrządu, wałów napędowych i kół zębatych.
