Misurare l’oscillazione (runout) totale (RUO)

L’oscillazione (runout) radiale e/o totale appartengono alle cosiddette tolleranze di corsa. Gli elementi tollerati della tolleranza di runout sono la linea di perimetro ovvero la circonferenza. Gli elementi tollerati della tolleranza di corsa complessiva sono area laterale e area della base.

Tolleranza di oscillazione (runout) radiale
La zona di tolleranza viene delimitata, sul piano di misurazione perpendicolare all’asse, da due cerchi concentrici distanti tra loro t, il cui centro comune si trova sull’asse di riferimento.

Tolleranza di oscillazione (runout) totale complessivo
La zona di tolleranza viene delimitata da due cilindri coassiali, distanti tra loro t, che sono paralleli all’asse di riferimento.

Tolleranza di oscillazione (runout) assiale
La zona di tolleranza viene delimitata da due piani paralleli, distanti tra loro t, perpendicolari all’asse di riferimento.

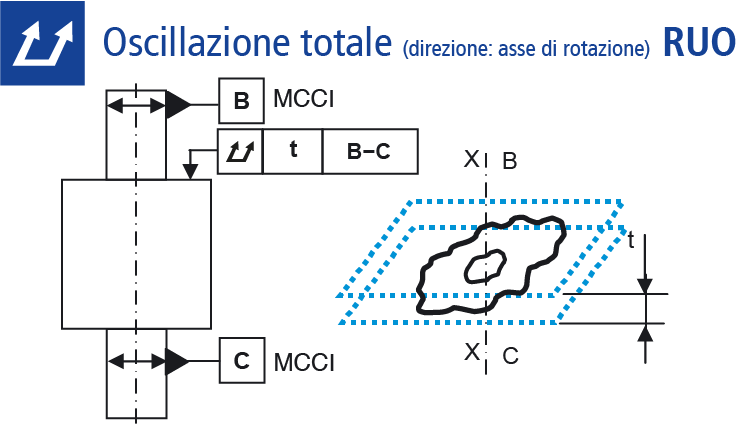

Tolleranza di oscillazione (runout) assiale totale
La zona di tolleranza viene delimitata da due piani paralleli, distanti tra loro t, perpendicolari rispetto all’asse di riferimento.

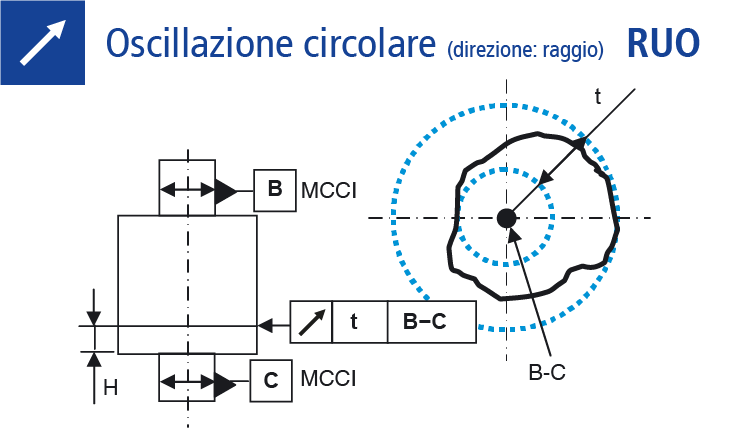

Oscillazione circolare (Direzione: Raggio)
Oscillazione totale (direzione: raggio)

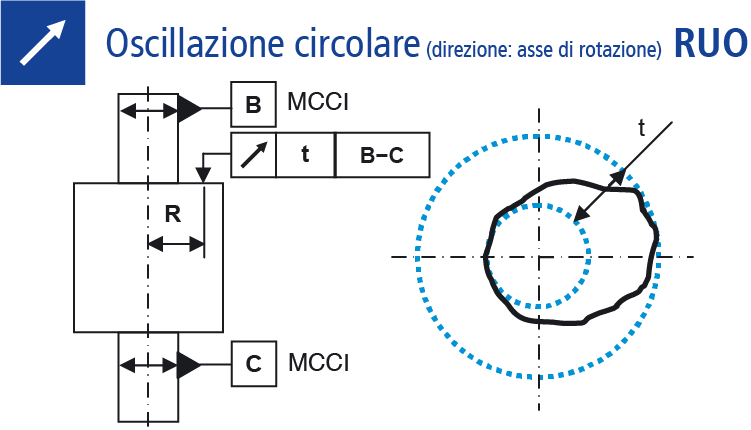

Oscillazione circolare (Direzione: asse di rotazione)
Oscillazione totale (direzione: raggio)

Per pezzi la cui funzionalità sia dinamica (rotazione) il runout è una tolleranza estremamente importante. Il runout si verifica in caso di componenti nei quali un elemento rotante esercita forze meccaniche su altri componenti oppure in cui un profilato rotondo in movimento lineare viene inserito in una guida. Le deviazioni dalla tolleranza di oscillazione (runout) totale possono causare gravi danni nel pezzo finito, motivo per cui i componenti sottoposti a verifica generalmente devono presentare una corrispondenza del 100%. Questo riguarda ad esempio alberi a camme, alberi di trasmissione e ruote dentate.
