Superficie? Profilo? Entrambi!

Gli apparecchi combinati profilometri/rugosimetri ACCRETECH

Strumenti combinati per la misurazione di Profilo e rugosità

Elevata produttività grazie alla misurazione di entrambi i parametri in un’unica fase del processo lavorativo

La tecnologia di misurazione della produzione si trova ad affrontare esigenze sempre più complesse: sempre più pezzi devono essere misurati in sempre minor tempo, per ridurre gli scarti e avere i processi produttivi sotto controllo.

Nel controllo dei pezzi in termini di parametri superficiali le aziende possono risparmiare tempo misurando il profilo e la rugosità dei pezzi con apparecchi di misurazione combinati, che misurano entrambi i parametri. Le misurazioni vengono eseguite in un unico serraggio.

La domanda da porsi è se si preferisce un sistema ibrido con doppio sensore o un sistema con un rapido cambio del sensore. ACCRETECH offre strumenti di misurazione per entrambe le opzioni:

SURFCOM CREST e SURFCOM NEX 100 consentono l’analisi contemporanea di rugosità e Profilo in un’unica misurazione e con un solo sensore.

Brochure – Descrizione dei prodotti:

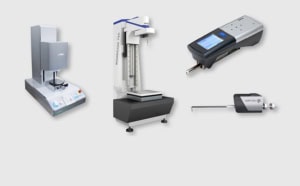

Misuratori per superfici, contorni e forme.

Il portafoglio prodotti Accretech di strumenti combinati per la misurazione di Profilo e rugosità

Link a: SURFCOM NEX 100

Misurare contorni e rugosità in modo rapido e preciso in un’unica operazione di misura

  • Sonda doppia ad alta precisione e ampio intervallo
  • Unità di avanzamento a basse vibrazioni grazie al motore lineare
  • Elevata risoluzione del sistema di tastatura 1,0 nm
  • Precisione di rettilineità (0,05+L/1000) µm

Ulteriori informazioni

Link a: SURFCOM CREST

Stazione di misurazione CNC ad alta precisione per la misurazione combinata di Profilo e superficie

  • Rendimento elevato grazie alle numerose possibilità di automatizzazione
  • Grande area di misurazione di 200 mm (direzione orizzontale) e 13 mm (direzione verticale)
  • Risoluzione di 0,31 nanometri
  • Precisione ±(0,2+|H|/1000) µm con braccio di 50 mm

Ulteriori informazioni

Il potenziale di risoluzione di SURFCOM CREST arriva ad essere cinque volte tanto quello dei sistemi convenzionali. Dispone inoltre di un eccellente rapporto di range di misurazione e risoluzione: 42 milioni a 1. È così possibile misurare rugosità e profili con profondità minime in un ampio range di misurazione, in un unico step.

SURFCOM CREST è l’ammiraglia di ACCRETECH nella metrologia delle superfici. Questa stazione di misura CNC per la misurazione combinata di Profilo e superficie trova impiego quando produttività e alta precisione sono egualmente fonndamentali, come nei settori dell’industria automobilistica, nell’ingegneria meccanica o nella tecnologia medica. SURFCOM CREST è particolarmente idoneo alla misurazione di standard di calibratura, ma anche di lenti ottiche, cuscinetti di precisione, mandrini di avanzamento e pezzi per ad alta precisione per fresare, levigare, smerigliare e lappare. è possibile ottenere elevati livelli di produttività grazie alle numerose possibilità di automatizzazione.
