Yüzey mi? Kontur mu? Her ikisi de!

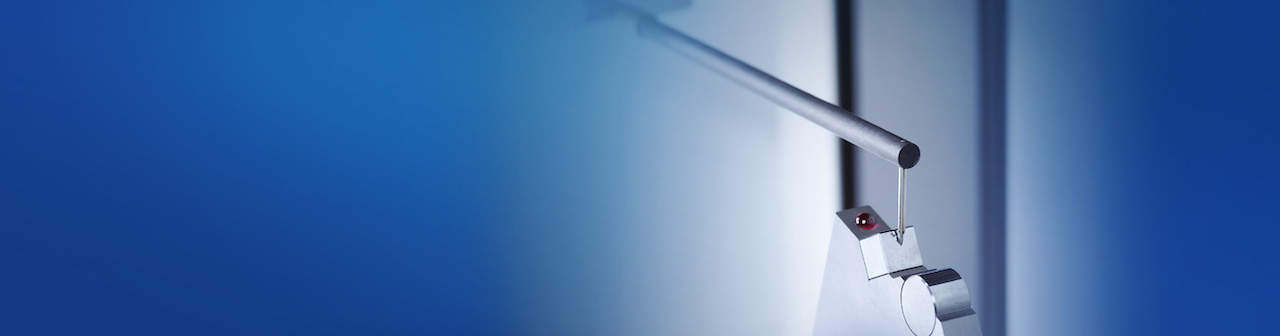

ACCRETECH kombine kontur/pürüzlülük ölçüm cihazları

Kombine kontur/pürüzlülük ölçüm cihazları

Her iki parametrenin bir seferde ölçülmesi sayesinde daha fazla verimlilik

Üretimde ölçüm tekniğine yönelik gereksinimler artmaktadır: Fireyi azaltmak ve üretim süreçlerini kontrol altına almak için sürekli daha kısa süre içinde daha fazla iş parçasının ölçülmesi gerekmektedir.

Şirketler, iş parçalarının konturlarını ve pürüzlülüğünü kombine kontur ve pürüzlülük ölçüm cihazlarıyla ölçerek iş parçalarını yüzey parametrelerinin testi için harcanın zamandan tasarruf etmektedir. Bu cihazlarda ölçümler bir seferde gerçekleşmektedir.

Bu bağlamda yapılması gereken tercih ikili sensöre sahip hibrit bir sistem mi yoksa hızlı sensör değiştirme özelliğine sahip bir sistem mi istendiğidir. ACCRETECH, her iki seçeneğe yönelik ölçüm cihazları sunmaktadır:

SURFCOM CREST ve SURFCOM NEX 200, sadece tek bir ölçüm ve tek bir sensörle aynı anda pürüzlülüğün ve konturun analiz edilmesine olanak sağlamaktadır.

Broşürü – Ürünlere genel bakış:
Yüzeyler, konturlar ve şekiller için ölçüm cihazları.

Broşürü indirin

Accretech’in kombine kontur/pürüzlülük ölçüm cihazları ürün portföyü

SURFCOM NEX 200

Konturlar ve pürüzlülükler tek bir ölçüm işleminde hızlı ve hassas bir şekilde ölçülmektedir

Hybridní senzor s vysokým rozlišením při současně velkém rozsahu měření
Není nutná výměna systému snímačů
Rozlišení drsnosti povrchu v celém rozsahu měření 0,0009 μm (standardní dotykové rameno)
Přesnost rovnosti (0,05 + L / 1000) µm

daha fazla bilgi

SURFCOM CREST

Kombine kontur ve yüzey ölçümüne yönelik yüksek hassasiyete sahip CNC ölçme yeri

Kapsamlı otomasyon olanakları sayesinde yüksek işlem hızı
200 mm (yatay yönde) ve 13 mm (dikey yönde) büyük ölçüm aralığı
0,31 nanometre çözünürlük
50 mm kol ile ±(0,2+|H|/1000) µm hassasiyet

daha fazla bilgi

SURFCOM CREST’in çözünürlük kapasitesi, geleneksel sistemlere göre beş kat daha fazladır. Ayrıca ölçüm aralığı ve çözünürlük arasında harika bir orana sahiptir: 42 milyona 1. Bu sayede en küçük pürüzlülük yükseklikleri ve konturlar dahi çok büyük bir ölçüm aralığında tek bir ölçüm işleminde ölçülebilmektedir.

SURFCOM CREST, ACCRETECH’in kontur ve yüzey ölçüm tekniğindeki en iyi ürünüdür. Kombine kontur ve yüzey ölçümüne yönelik CNC ölçme yeri, yüksek hassasiyetin ve işlem hızının eşit oranda önemli olduğu, yani örneğin otomotiv, makine üretimi veya medikal teknolojiler alanlarında kullanılmaktadır. SURFCOM CREST sistemleri özellikle de kalibrasyon standartlarının, optik lenslerin, hassas yatakların, tahrik millerinin ve yüksek hassasiyete sahip frezelenmiş, taşlanmış, bilenmiş ve rodajlı parçaların ölçümü için uygundur. Kapsamlı otomasyon olanaklarıyla işlem hızı artırılabilmektedir.
