Koaxialitás mérése (COA)

A helyzettűrés koaxialitás adott tengelynek a referenciatengelytől való és a referenciatengelyhez igazítandó eltérését határozza meg. A tűrési elemek a tengely, ill. a kör középpontja.

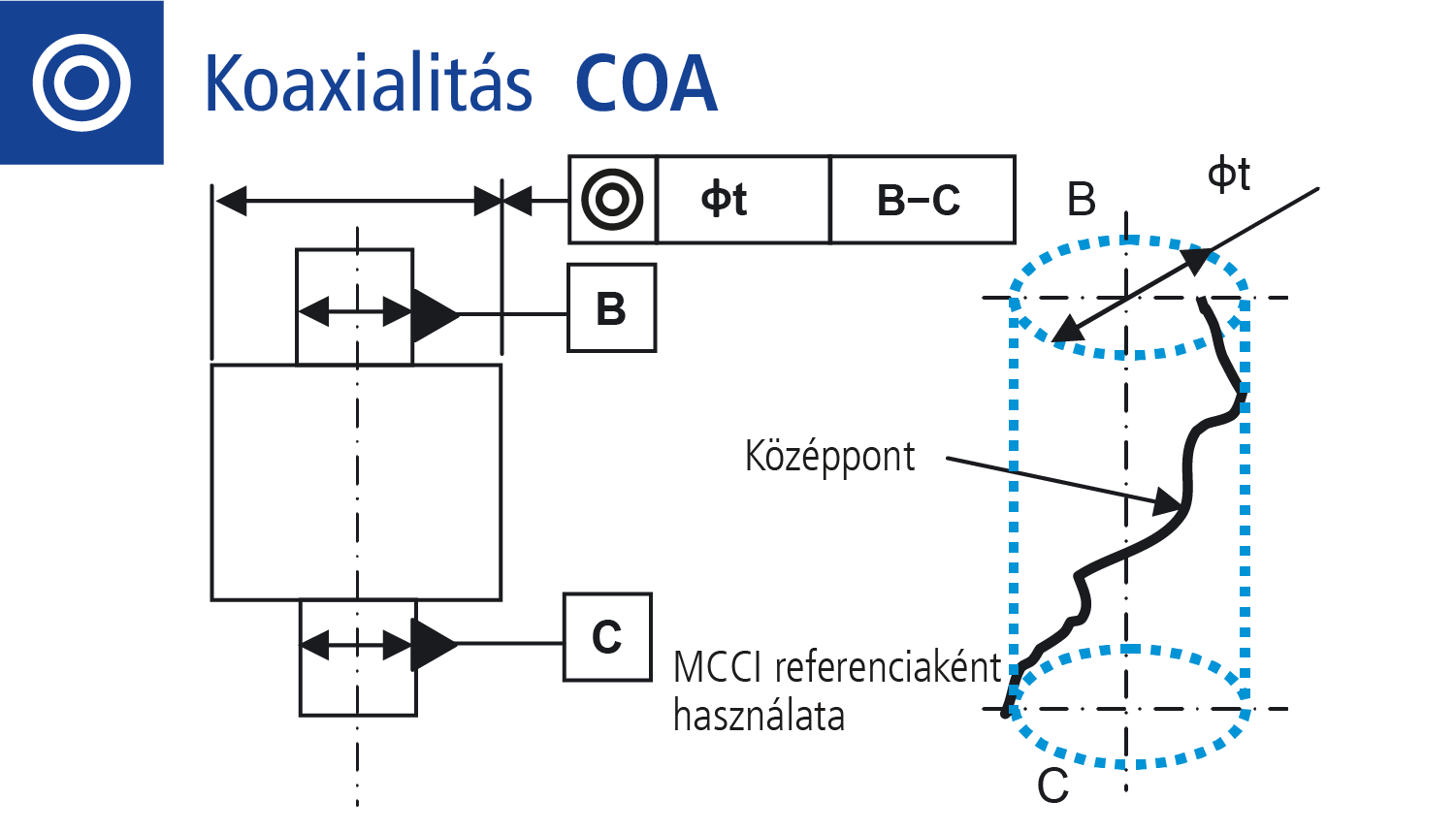

Koaxiális, ill. koncentrikus tűrés
A tűrési zónát a t átmérőjű henger, ill. kör határozza meg, amelynek tengelye, ill. iránymerőlegese a referenciatengelynek felel meg.

A koncentrikusság fogalma csak a körterületek középpontjára, a koaxialitás fogalma a térbeli alakemelek tengelyeire vonatkozik.

Általános szabály:
A magasságuknál nagyobb átmérőjű hengereknél koncentrikussági tűrést (tűrési elem és referencia: mindig a kör középpontja), egyéb esetekben koaxialitási tűrést (tűrési elem és referencia: minden esetben a henger tengelye) kell alkalmazni.

Koaxialitás mérése

A koaxialitást elsősorban tengelyeknél használják, például a gép- és motorgyártásban. A koaxialitás túl nagy eltérése gyorsan forgó tengelyeknél, például turbótöltőnél vagy géporsóknál az alkatrész meghibásodásához vezethet.
.
