Přístroje pro měření povrchu

Přístroje pro měření povrchu a drsnosti

Řada SURFCOM. Vysoce přesné přístroje pro měření povrchu od společnosti ACCRETECH najdou uplatnění v první řadě tam, kde drsnost povrchu ovlivňuje funkčnost dílu. Modulární systémy SURFCOM NEX jsou volitelně vybavené stylusem pro měření drsnosti a kontury nebo hybridním měřicím detektorem a dají se kdykoliv rozšířit i na měření povrchu ve 3D. Patentovaná lineární technologie umožňuje vysoce přesné dotykové a optické měření i při vysoké rychlosti.

Stáhněte si katalog produktů

Hintergrund Oberflächenmessgeräte neu EN

Resolution

Max. Measurement Range

Accuracy

±(1,5|2H|/100) μm ->
0,0001 μm ±(0,8+|2H|/100) μm

(0.08 μm / ±160 μm ->
0,0001 μm / ±3,2 μm

Handysurf+ 35/40/45

Handysurf+ 35/40/45

Resolution
0.0007 µm
Z direction
-210 to +160 µm

Surfcom Touch 550

Probe with maximum resolution of 0.0001 μm and maximum Z measuring range of 1000 μm

ACCRTECH GmbH - Produkte - Industrielle Messtechnik SURFCOM-NEX_blanko

Surfcom Nex 001

Resolution
from 0,10 nm / ± 3,2 µm
to 0,20 nm / ± 500 µm

Surfcom Nex 100

ACCRTECH GmbH - Produkte - Industrielle Messtechnik RONDCOM_NEX_DX_100

Surfcom Nex 100

Resolution
Roughness from 1,0 nm
Contour 0,015µm / 5 mm

Opt-Scope

Optical Sensor
Resolution
0,10 nm / 20 mm

Surfcom Nex 030

Resolution
0,04 µm / 60mm
Indication accuracy (Z)
±(1,5+|2H|/100)µm

Surfcom Nex 040

Resolution
0,02 µm / 60mm
Indication accuracy (Z)
±(0,8+|2H|/100)µm

Surfcom Crest

Resolution
Roughness and Contour
0,31 nm / 13 mm

0,32 mm

0,8 mm

1 mm

10 mm

20 mm

60 mm

26 mm

ACCRTECH GmbH - Produkte - Industrielle Messtechnik SURFCOM-FLEX 35 40 45

Surfcom Touch 35/40/45

Resolution
0,01 µm / ± 20 µm
-> 0,08 µm / ± 160 µm

Surfcom Touch 35/40/45

Transportables Oberflächenmessgerät SURFCOM TOUCH 35 mit Auswerteeinheit

Surfcom Touch 50

ACCRTECH-GmbH-Produkte-Industrielle-Messtechnik-SURFCOM_258x300

Surfcom Touch 50

Resolution
0,16 nm / ± 4 µm
-> 0,16 nm / ± 400 µm

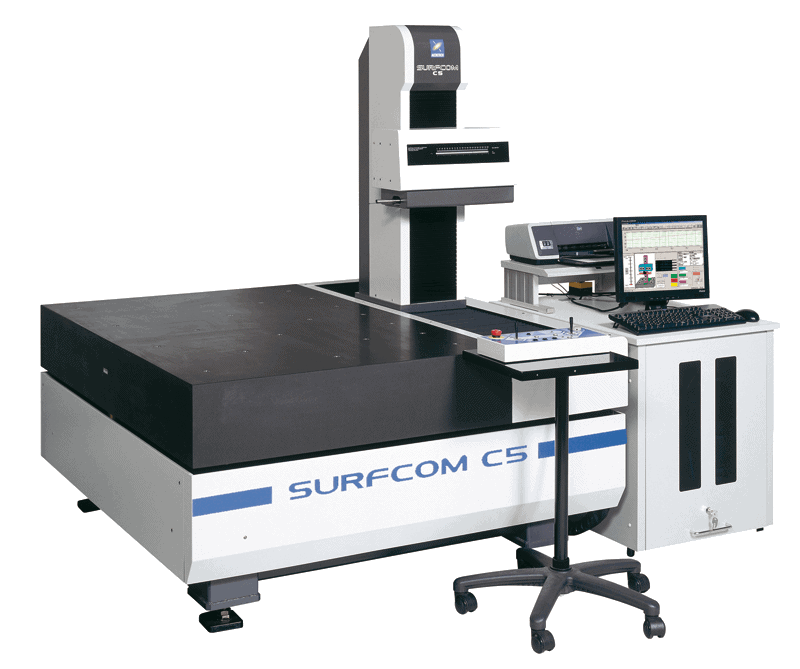

Surfcom C5

Přístroje pro měření kontury

Díky nepřítomnosti motorové hřídele a hnacího ozubeného kola pracují zkušební přístroje s nízkými vibracemi a s rozlišením až do 0,31 nm. Další významnou předností lineární technologie je, že nevyžaduje téměř žádnou údržbu a servis, také dlouhá životnost systémů, a tedy mimořádná efektivnost nákladů.

SURFCOM NEX 030
SURFCOM NEX 040

Přístroje pro měření drsnosti

SURFCOM NEX 001 nabízí díky patentovanému lineárnímu systému možnost vysoce přesného měření drsnosti i při vysoké rychlosti. Komplexní měřicí software umožňuje plné CNC měření, se všemi běžnými standardy a s řadou dalších funkcí.

SURFCOM NEX 001

Kombinované přístroje pro měření kontury/drsnosti

SURFCOM CREST a SURFCOM NEX 100 umožňují současnou analýzu drsnosti a kontury během jednoho měření a pouze jedním senzorem.
SURFCOM NEX používá duální detektor, který využívá technologii LVDT pro vysoké rozlišení analýzy drsnosti a zároveň měření kontury přes skleněnou stupnici.

Pro nejvyšší přesnost a rozlišení s ještě větším rozsahem měření používá SURFCOM CREST laserový interferometrický měřicí systém a stanovuje tak nové standardy v přesnosti a rychlosti.

SURFCOM CREST
SURFCOM NEX 100

Mobilní přístroje pro měření povrchu

Mobilní přístroje pro měření povrchu jsou šikovné do ruky, odolné a snadno se obsluhují. Jsou ideální pro měření dílů, které nelze převážet, například ve výrobě a při výstupní kontrole.

HANDYSURF⁺ 35/40/45
SURFCOM TOUCH 35/40/45
SURFCOM TOUCH 50
SURFCOM TOUCH

Optické měřicí přístroje

Optické měřicí přístroje jsou vhodné k rychlému měření topografie choulostivých dílů, u kterých není žádoucí dotýkat se stylusem. SURFCOM Crest Lp lze rozšířit o 2D a 3D měření povrchu a je zkonstruovaný i pro velké díly.

Opt-Scope (3D)

ACCTee – Integrovaný analytický software pro povrchová měření

Měřicí systém nové generace ACCTee vychází z integrovaného softwaru TIMS, který byl rozšířen o nový koncept.

ACCTee
