Szeroka gama produktów do pomieszczenia metrologicznego i obszaru produkcyjnego

Systemy do pomiaru powierzchni firmy ACCRETECH

Systemy do pomiaru powierzchni

Systemy do pomiaru powierzchni do każdego zastosowania

Właściwości powierzchni mają decydujący wpływ na wydajność, żywotność, wygląd, a ostatecznie na jakość produktów technicznych. Dlatego pomiar chropowatości powierzchni i kwantyfikacja w postaci parametrów profilu, chropowatości i falistości ma kluczowe znaczenie dla wielu podzespołów. W wielu branżach tolerancje dotyczące parametrów powierzchni zawężają się – czy to w przemyśle motoryzacyjnym, lotniczym, czy też w branży mechanicznej.

Inne zmiany:

  • System do pomiaru powierzchni nie znajduje się już tylko w pomieszczeniu pomiarowym, ale coraz częściej jest potrzebny również w procesie produkcji w celu dokonywania pomiarów bezpośrednio na linii produkcyjnej.
  • Dlatego oprócz tradycyjnych, fizycznych przyrządów coraz częściej stosowane są optyczne przyrządy pomiarowe, które można obsługiwać znacznie szybciej i bezdotykowo.
  • Przyrządy do testowania powierzchni są również mobilne i dlatego nadają się do elastycznego zastosowania w produkcji.
  • Obecnie przekroje profili 2D reprezentują stan techniki w zakresie charakteryzacji chropowatości powierzchni. Częściej używane są maszyny, które mogą definiować powierzchnię w formacie 3D w celu uzyskania bardziej szczegółowej charakteryzacji powierzchni.

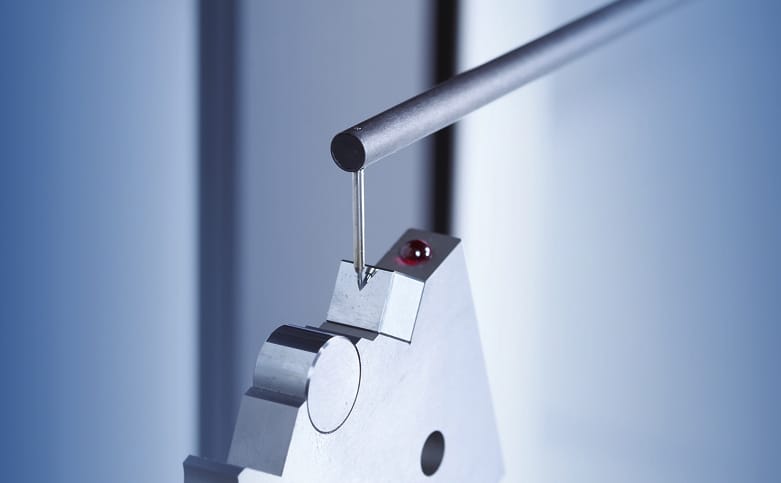

  • Technologia wieloczujnikowa umożliwia pomiar chropowatości i konturu za pomocą jednego przyrządu pomiarowego, nawet w jednym podejściu.

Kategorie produktów ACCRETECH w zakresie systemów do pomiaru powierzchni

Link to: Systemy do pomiaru chropowatościLink to: Systemy do pomiaru konturuLink to: Łączone systemy do pomiaru konturu/chropowatości
Link to: Mobilne systemy do pomiaru powierzchniLink to: Optyczne systemy pomiaroweLink to: ACCTee oprogramowanie do analizy urządzeń do pomiaru powierzchni

ACCRETECH oferuje szeroką gamę przyrządów pomiarowych, które można wykorzystać do pomiaru powierzchni. Spełniają one różne wymagania użytkowników w zakresie rozdzielczości, precyzji, rozmiaru komponentów i zastosowania.

Oferta zawiera m.in. dwie rodziny przyrządów przeznaczonych wyłącznie do pomiaru chropowatości – seria podstawowa HANDYSURF+ oraz seria SURFCOM TOUCH do wyższych wymagań końcowych. Dostępne są również dwa przenośne przyrządy do testowania powierzchni oraz trzy rodziny sterowanych CNC jednostek stołowych do pomieszczenia pomiarowego lub hal produkcyjnych. Oprócz SURFCOM NEX 200, Opt-Scope oraz SURFCOM CREST, oferta zawiera również przyrządy do pomiarów chropowatości i konturu powierzchni. ACCRETECH oferuje również wysoce precyzyjne systemy do pomiaru konturu do pomieszczenia pomiarowego, takie jak SURFCOM NEX 040 iSURFCOM NEX 030.

Asortyment produktów firmy ACCRETECH do pomiaru powierzchni obejmuje fizyczne i bezdotykowe optyczne przyrządy pomiarowe 2D i 3D. Nowoczesna konfiguracja systemu pozwala na dostosowanie do indywidualnych wymagań i zastosowań klienta.

Oznacza to, że różne modele systemu pomiarowego SURFCOM NEX można skonfigurować z różnymi głowicami pomiarowymi, takimi jak: bezdotykowy czujnik światła białego, sondy chropowatości lub konturu bądź nasza opatentowana sonda hybrydowa (chropowatość i kontur za jednym podejściem). Ponadto, w zależności od modelu, możliwa jest automatyzacja do użytku w produkcji – w tym również połączenie z robotami lub systemami podawania palet. Procesy pomiarowe można zautomatyzować za pomocą opcjonalnej osi pozycjonowania CNC w przyrządach Surfcom NEX do pomiaru chropowatości i konturu.

Systemy do pomiaru powierzchni firmy ACCRETECH działają z nowoczesnym, rozbudowanym i przyjaznym dla użytkownika oprogramowaniem do ewaluacji. Można je zaprogramować bez konieczności odbycia dogłębnego szkolenia w zakresie programowania. Są również wyposażone w interfejs użytkownika, który zapewnia różne niestandardowe interfejsy użytkownika dla różnych poziomów grup użytkowników.

Systemy mogą być dostarczane ze stołem antywibracyjnym lub bez niego,zaś użytkownicy mogą również skorzystać z najnowszej ergonomicznej konstrukcji, która zapobiega zmęczeniu operatora, jeśli pomiary dużych objętości są wspólne z naszą wersją DX.

Seria SURFCOM NEX

System do pomiaru powierzchni do każdego zastosowania.

Modułowe kombinacje do powierzchni, konturu lub obu parametrów.

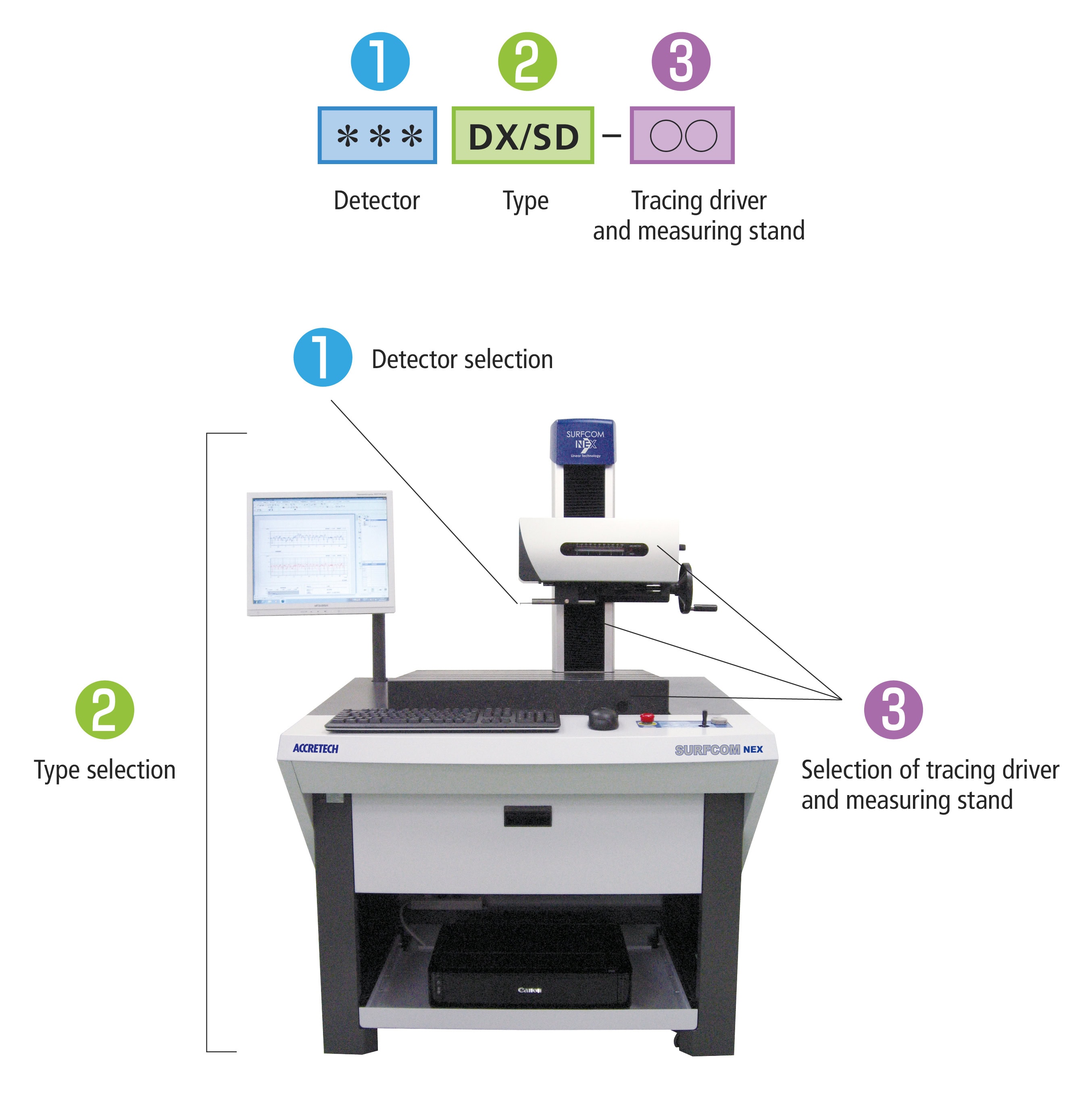

Seria SURFCOM NEX oferuje przyrządy do różnych czujników, z których niektóre można łączyć, do pomiarów chropowatości, konturów lub obu parametrów. Wszystkie modele SURFCOM mają 4 zmienne: rozmiar granitu podstawowego, wysokość kolumny, długość sterownika śledzenia (100 mm lub 200 mm) i typ detektora. Zmiana czujnika zmienia przyrząd do pomiaru powierzchni na przyrząd do pomiaru konturu lub odwrotnie. Inne czujniki można również łatwo zamienić, takie jak czujnik hybrydowy (kontur i chropowatość w jednym podejściu) lub czujnik światła białego (bezdotykowy).

Zalety:

  • Modułowy system bloków konstrukcyjnych, który można stopniowo dodawać
  • Opatentowany napęd liniowy umożliwia przeprowadzanie szybkich pomiarów z niskim poziomem drgań i zmniejsza ilość potrzebnej konserwacji
  • Możliwość łączenia z różnymi czujnikami: powierzchni, konturu, hybrydowym i białego światła
  • Możliwość modernizacji funkcji topografii
  • Opcjonalne podawanie obrotowe dla obrotowo symetrycznych elementów obrabianych
  • Pokrętło do obracania głowicy pomiarowej o ±15°
  • Możliwość rozbudowy o kombinacje systemów bloków konstrukcyjnych CNC: stół Y, poziomy i pionowy stół obrotowy
  • Różne opcje układu: Standard (SD) i Deluxe (DX) z aktywnym tłumieniem drgań
