Berührungslose Messung mit Opt-Scope NEX
Die neue Opt-Scope Nex Serie, kann aufgrund seines modularen Konzepts, flexibel eine vielzahl von unterschiedlichsten Bauteilen vermessen.
Unser erweiterbares System startet mit dem kompakten SD-Tischmodell und lässt sich an ihre individuelle Anforderungen anpassen – bis hin zur High-End-Ausführung als DX System mit Systemeinhausung und Antivibrationstisch sowie vollautomatisierten CNC-Achsen zur präzisen Positionierung von Bauteilen und Systemkomponenten.
Maximales Werkstückgewicht von 96 kg
Unterstützung von einer Vielzahl an Werkstücken

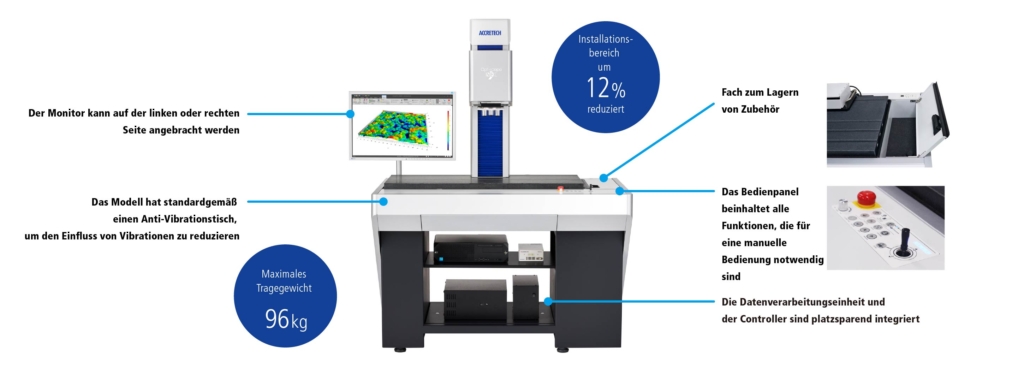

All-in-one DX Typ

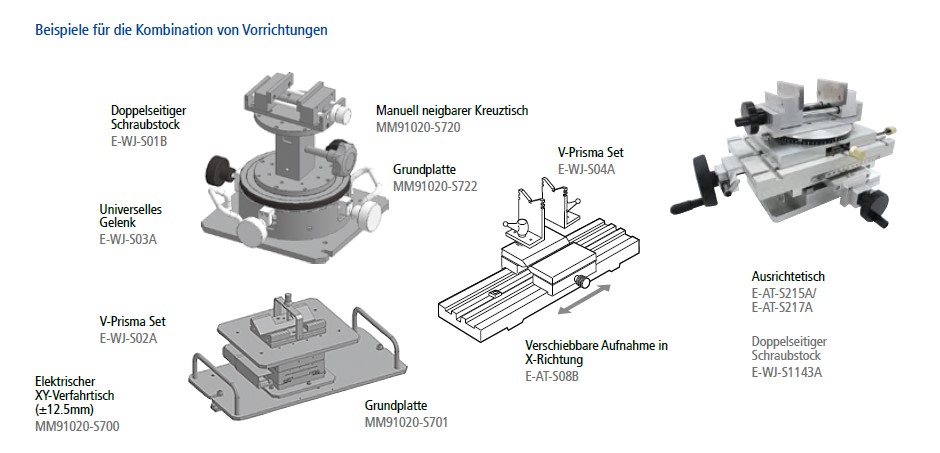

Das neue Modell ermöglicht die präzise Handhabung unterschiedlichster Werkstückgeometrien durch den kombinierten Einsatz anwendungsspezifischer Spannmittel und Ausrichtungstools.
Basierend auf umfangreicher Projekterfahrung in der taktilen und optischen Werkstückmesstechnik realisiert ACCRETECH anforderungsspezifische Kombinationen aus präzisionsgefertigten Werkstückspannsystemen und justierbaren Ausrichtmodulen zur optimalen Positionierung und Stabilisierung während des Messprozesses.
Große Werkstücke können gemessen werden
Die Möglichkeit vom typischen Mircroscopaufbau zu einem variablen Systemaufbau mit grossen Messbereich, ermöglicht die Messung von einem großen Werkstücken. Zum Beispiel kann ein 300 mm großer Schleifstein in einer aufrechten Position gemessen werden. Sperrige Werkstücke wie ein Zylinder Kopf oder ein langes Werkstück wie eine Nockenwelle kann auf dem Messtisch platziert werden. Das reduziert die personellen Ressourcen für die Vorbereitung eines Werkstücks und trägt damit zur Einsparung von Arbeitsstunden bei.
High-Level Erweiterbarkeit zur Realisierung von Automatisierung und Einsparungspotenzial und so eine effiziente Automatisierung sowie Kostensenkungen in Fertigungsprozessen ermöglicht.
Das Opt-Scope NEX ist ein flexibles Plattform-System, das sich durch hohe Erweiterbarkeit auszeichnet und so eine effiziente Automatisierung sowie Kostensenkungen in Fertigungsprozessen ermöglicht.
Es bietet Optionen für verschiedene Tisch- und Säulengrößen sowie CNC-gesteuerte Achsen, die eine präzise Positionierung des Werkstücks und die Bewegung der Messachse sowohl in der Z-Achse (Auf- und Abwärtsbewegung) als auch seitwärts erlauben.
Die Scangeschwindigkeit wurde mit der optionalen High-Speed Kamera um das 6-fache erhöht
Es gibt zwei Modelloptionen je nach Genauigkeitsanforderung und Messaufgabe.
Die Funktion zur Messung von Fokusvariationen ermöglicht Hochgeschwindigkeitsmessungen im Millimeterbereich
Die Funktion zur Messung von Fokusvariationen basiert auf dem Fokusvariation Mikroskopie, eine Messmethode speziell in der ISO25178-606 (internationaler Standard für 3D Oberflächen). Dieses ermöglicht Messungen von Konturen im Millimeterbereich, einschließlich von Steigungen mit großen Winkeln, was mit der Weißlicht-Interferometrie nur schwer möglich ist. Mit der Ergänzung der neuen Funktion gemeinsam mit der konventionellen Weißlicht-Interferometrie kann das Opt-Scope NEX eine größere Bandbreite an Messanforderungen abdecken.
Film-Schichtdickenanalyse mit Funktion zur Messung transparenter Mehrschichtfolien
Für Mehrschichtfolien können bis zu 6 transparente Schichten mit einer optischen Dicke von 1,5 μm oder mehr (7 Grenzflächen) übereinander gestapelt werden. Die Funktion ist in der Lage, die Oberflächenstruktur der obersten Schicht, die Filmdicke jeder einzelnen Schicht sowie die Verteilung der Filmdicken zu analysieren.
